Blower Door test

V pátek dopoledne vypadalo vše na začátku na pěknou kovbojku - čekali jsme důležitou návštěvu s měřícím zařízením. Ošklivě foukalo a pršelo a my jsme stáli před domem a nemohli jsme najít ukrytý klíč, který si někam dává stavební firma :-)
Ještěže byla návštěva v tomto již zkušenější a také zdatněji využila svých sil - hlavně mentálních, protože jeden telefonát vše důležité odhalil.
Nastal totiž konenčně den B, den Blower door testu! A co to ten test je? Zasvěcení vědí, že tady se na papíře nic zaškrtávat nebude, a i známkové hodnocení by připadalo v úvahu v jiném případě. Tedy Blower Door test slouží k zjišťování vzduchotěsnosti nízkoenergetických a pasivních domů a k tomuto testu se používá speciální měřící zařízení. Dům musí být na měření náležitě připraven, utěsněn a musí být utěsněny všechny možné průniky vzduchu (jak uvidíte na fotkách, tak i naše prostupy pro vzduchotechniku byly náhle zaplněny nafouknutým balónkem).
A jaký je postup měření?

Do zárubně našich hlavních dveří byl rozepřen speciální rám. Tento rám zajistí těsnost po celém obvodu otvoru a umožní napnutí plachty, která zakryje prostor mezi rámem. V plachtě je otvor, ve kterém je tělo ventilátoru.
Následuje připojení sond, které při měření zjišťují venkovní a vnitřní tlak.
Pan Paleček pak zadal do měřícího zařízení základní informace o měřeném objektu - tedy našem pasivním domě jednoduché geometrie.
No a pak začalo samotné měření.

Ventilátor vháněl vzduch do měřeného prostoru (při standardním měřením je vyvozen postupně přetlak i podtlak). Po dosažení tlakového rozdílu 50 Pa byl po určitou dobu zjišťován objem vzduchu, který je třeba dodávat (odebírat) tak, aby tlakový rozdíl zůstal zachován. Současně se monitoruje venkovní i vnitřní tlak a teplota.
Měření je zakončeno opětovnou kontrolou teploty a tlaku a okamžitě generuje výsledky získané při měření.
Protože jsme při měření byly čtyři, byli jsme vyzváni k tipu na výslednou hodnotu...no chtěli jsme nejdřív donutit pana Marxe, aby dal první tip, ale nedal se umluvit a zvláštně se usmíval :-)
No tak to jsme své tipy položili trochu níž - cca na polovinu požadované hodnoty 0,6, tedy shodli jsme se asi na 0,32.
Parta řemeslníků, která na našem domě pracovala, je prý velmi zdatná, takže výsledky mívají pěkné...no ale co to je, pěkné, že?

No nebudu to napínat, máme pro nás krásný výsledek 0,21!!! Tato hodnota je definována výměnou vzduchu za tlakového rozdílu 50 Pa n50 a měla by být nejlépe < 0,6 h-1. Juch, je to za námi...pěkně jsme si v průběhu měření popovídali, následně při hledání "hnid" a nedodělků zanadávali a probrali zkušenosti a na závěr jsme se stavili na dobrém obědě zakončeném kávičkou se sladkou tečkou :-P Na fotkách uvidíte den předtím dokončenou hydroizolaci spodní stavby, balónkem utěsněné průchody skrze stěnu, dveře před montáží rámu s větrákem a dveře již osazené.

Izolační vana

U tohoto příspěvku jsem se nemohla rozhodnout, kam vlastně patří - zda k základům nebo už do vrchní stavby.
Technicky patří izolace základové desky do spodní stavby, ale protože na stavbě jsou nové i rošty na obvodových stěnách, nakonec řadím směrem "nahoru" :-)

Vzhledem k tomu, že v prosinci bylo dokončení desky a natavení pásů izolace akcí na dva dny, nelepila se izolace po celé ploše, aby beton ještě mohl vyzrát. První prosincový týden totiž přijelo dřevo, a tak se týden po vylití desky (možná to bylo i míň dnů) už začalo stavět přímo na desce. Firma provádějící základy nám tedy od pondělí dodělává postupně dvě vrstvy izolace v přízemí. Dva různé typy hydroizolace máme z důvodu vysokého radonového indexu, ale nemějte strach - tím, že náš dům bude mít řízené větrání, odstraní se byť i nepatrné riziko, že by se Radon mohl dostat do interiéru a dělat nám zdravotní neplechu.

No a zatímco se v přízemí natavují nové pásy živičné izolace, v patře a postupně i v přízemí vznikají dřevěné rošty na obvodových stěnách. Na těchto latích bude připevněna už finální interiérová deska - Fermacel (není to klasický sádroš, ale sádrovlákno...vygooglete si to ;-)!

A na začátek - jediné okno, které je vidět z exteriéru.

Oslunění domu v 17:45.

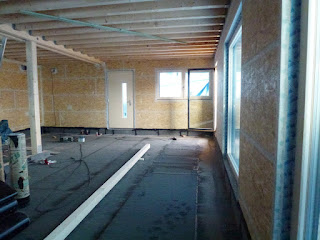

Izolační vana z živičných pásů v přízemí.

Práce na dřevěných roštech v patře.

Detailní pohled na okno v patře s vznikajícím roštem.

Přijela nám okna...:-)

Když jsme se včera blížili k pozemku, dohadovali jsme se, čím nám těch našich 12 oken + dveře přivezou. No a na vozíku nikdo nic netáhl...u stavby stál velký Tranzit. Musím tedy dodat, že jsme nedohlíželi na montáž od začátku, ale přijeli jsme v době obědové pauzy. Všechna okna už byla v domě, kromě dvou oken v přízemí a vstupních dveří už byly rámy na svých místech. Na montáži pracovali tři pánové - dva v patře a jeden zrovna montoval vstupní dveře.
Samozřejmě víme, co jsme si objednali, ale stejně pak člověk jen stojí a dívá se na výsledek s otevřenou pusou. Hlavně jsme byli zvědaví na velké nečleněné okno do obýváku - má více jak 4 metry čtvereční a muselo být opravdu těžké - je takzvaně fixní, neboli s pevným zasklením (bez otevírání). Proti nejmenšímu záchodovému okénku s rozměry 60x85 cm je to už pořádná porce výhledu ven.
A cože jsme to měli přesně objednané?
Dřevohliníková okna od firmy Slavona s izolačním trojsklem, se součinitelem prostupu tepla celým oknem Uw≤0,72 W/m2K, rám oken profil HA 110 s širšími rámečky mezi skly.
Vnější hliníkové opláštění má barvu podobnou RAL 7016, mohli bychom ji nazvat grafitovou. Z interiérové strany máme napojovaný smrk v čistě přírodní barvě - tedy světlé, jak uvidíte na fotkách.
Vstupní dveře jsou ve stejném barevném složení, s pruhem bezpečnostího skla, velmi jednoduchého designu...venku s koulí.

Jediná škoda, že veškeré fotky, které můžu ukázat, jsou většinou z interiéru - všechna okna se totiž montovala skrytě kvůli fasádě, která je stále pod plachtou.
Ale i tak jsme se shodli, že peněz za okna nelitujeme ani náhodou. Tak budeme mít v našem dřevodomě alespoň zase větší podíl viditelného dřeva v interiéru.

A teď už k fotkám: složené okno v přízemí.

Velké okno na východ z ložnice - zatím bez křídla.

Pohled na kuchyňské okno se vstupními dveřmi.

Nejmenší záchodové okénko, složené křídlo.

Pohled na obývákovou část.

Pohled na zadní část domu s hygienickým zázemím a budoucí pracovnou.

Detail polepu na skle jednoho z křídel.

A na závěr vstupní dveře...a jsme doma:-P

"Štafle" do nebe

Vítejte u zpravodajství ze světa neboli půdy a podpůdí...Máme tady slunečné počasí, mírně větrno, 14 stupňů mad nulou. V sobotní dopoledne výskyt pracantů minimální, pouze na sousedově zahradě se cosi hýbalo před míchačkou ;-)
Pod plachtou v našem přízemí byl tedy pořádný smrad - pánové napenetrovali asfaltovým nátěrem zbytek základové desky - v prosinci byl totiž velký spěch, aby se už mohlo složit dřevo. Takže byla živičná izolace pouze v pruzích po obvodu a pod středovými sloupy. No snad se tam řemeslníci nějak vystřídají...nedokážu si představit, že se tam budou motat s izolací pod nohama montážníkům s okny.
V pondělí totiž máme ohlášenou navážku našich krádných dřevohliníkových trojskel.
Myslím, že to bude už takové definitivní uvědomění si vlastnictví. Večer totiž budeme moci dům poprvé zamknout...a v ruce budeme mít klíče od nového domova :-)

A na fotkách vidíte - nezměněný pohled na dům od jihozápadu.

Pohled "s mírným nadhledem" na zaasfaltované přízemí.

Dokončené zakrytí stropu OSB deskami - patro je už dokončené.

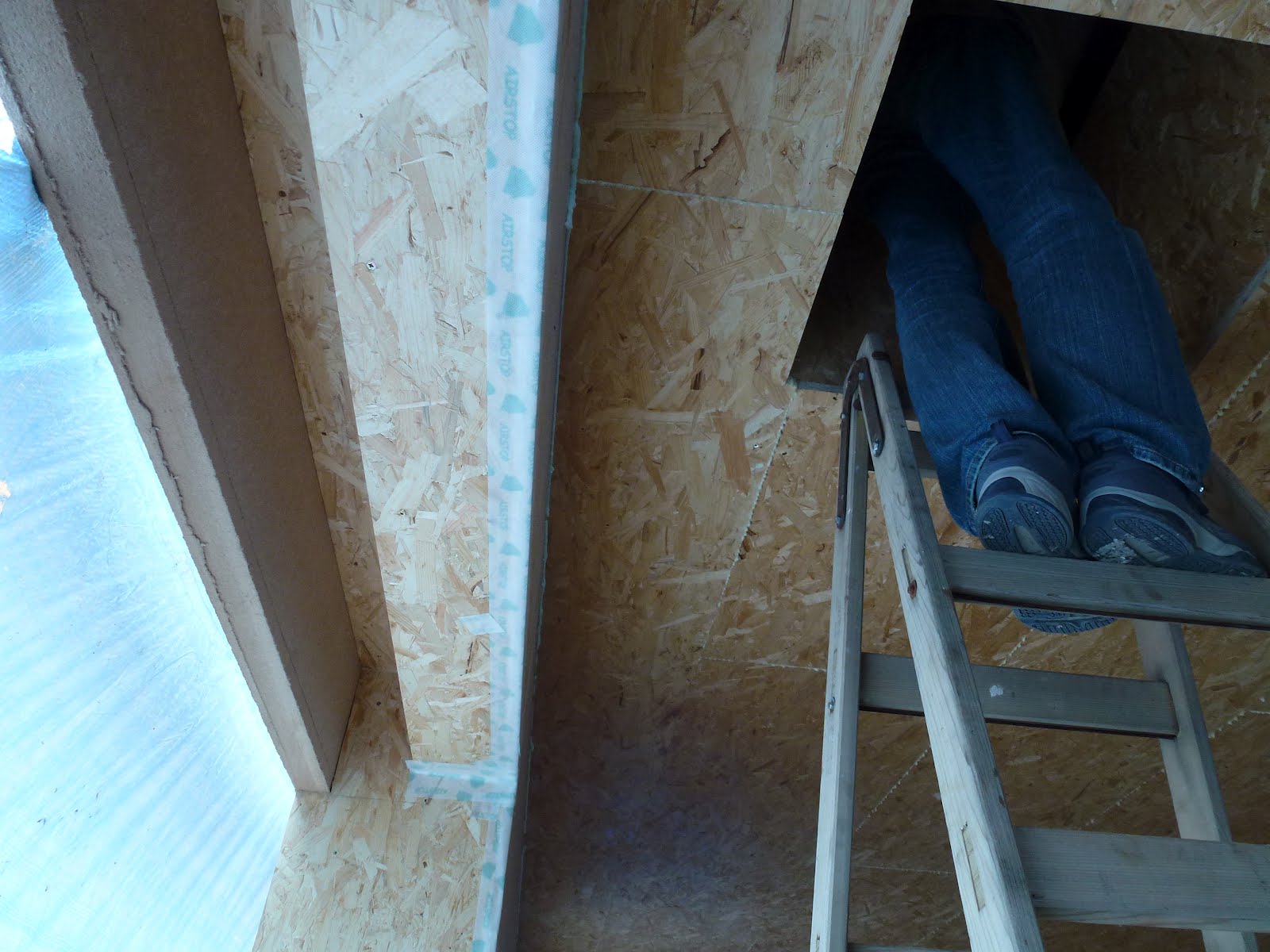

No a konečně schody do nebe - na štaflích nohy pána domu s detailem bot, vlevo nadpraží okna :-)

Tempelan všude, kam se podíváš...i na mých kalhotech :-D

Pro velký "úspěch" mých obsáhlých složek s fotkami mi to nedalo a dnes přidávám ještě čerstvé fotky z včerejšího večera...
Jak se teď na stavbě vystřídali řemeslníci, tak jsme se na ně ještě dojeli podívat. Nové koště by mělo dobře mést, ale však víte, co se říká. No překvapili nás,...těsně před šestou večerní ještě byli na stavbě a uklízeli po sobě nářadí a materiál. Tak jsme ještě využili přítomnosti žebříku do patra a rychle jsme v tom "prachu" z celulózy udělali pár fotek. Už měli přelepené spáry na polovině dokončeného stropu a všude Tempelan...doslova, kam se podíváš...vznášejí se tam ta drobná "peříčka" jakoby nic...a přitom je to jedna z nejlepších izolací :-)

No přesvědčte se sami!
....no pak už přišli pro ten žebřík, tak jsme jen rychle cvakli foťákem a jeli do bytu. A v pondělí nám přivezou okna....juchuchůůů, já se už tak těším(pardon, to mi trochu ujelo...).

Dokončený revizní průlez do podstřeší.

Pohled na odvětrání záchodu ve velké koupelně...prostup střechou.

Venku slunce, vevnitř prach...Vršíme Tempelan!

V úterý si stavbu převzala další parta řemeslníků, kteří pokračují na dosypání izolace do posledního stropu a také na prolepení všech spar a dotmelení stěn a stropu prvního patra. V úterý bylo vůbec na stavbě spousta lidí....hlavně na práci pana Valenty na střeše se krásně koukalo :-) Skoro až litujeme, že z téhle výšky nebudeme moci hledět do dáli i po dostavení domu.
Prostupy skrze střechu pro soláry a pro anténu už jsou na místě, ve fotkách uvidíte i vedení rozvodů od solárů - jsou to tedy pěkně zaizolovaná potrubí, která ústí do plánované šachty se vzduchotechnikou a dalšími energiemi.
Zároveň s doděláváním izolace posledního stropu pánové museli připravit i revizní průlez do podstřeší z OSB desek (na fotkách rozdělaný "kastlík"), odvětrání WC a rezerva el. kabelu. To víte, kdo by pak do té prašné hromady lezl...a jak se to jednou zadělá deskami, zalepí a zatmelí, tak už se do toho nikomu chtít nebude!
Materiál složený před domem ubývá geometrickou řadou, stejně tak, jak přibývá celulózová izolace navršená pod střechou...všude se práší až hrůza, proto omluvte sníženou kvalitu fotek :-)

Závěrem foto detailu "šneku" závěsné kotvy naší nadedveřní stříšky.

Dnes bude tisící návštěvník!!!

V první jarní den zažije i náš stavební deník jubileum - škoda, že nevím, kdo budete tisícím návštěvníkem!

Krásný slunný den přeji všem :-)

Airstop lepítko kde se dá

Včera jsem měla rozepsaný příspěvek a po jeho přečtení se mi zdál text moc obsáhlý...chtěla jsem prostě popsat co nejvíce věcí, které se minulý týden podařilo dotáhnout.
Ale to by nebyl "zápisník", ale spíše už román :-)
Myslím, že na webu najdete spoustu blogů pojatých opravdu realisticky s praktickými detaily k jakékoli prováděné práci. Když jsem se rozhodovala vytvořit tento blog, taky jsem si myslela, že bude mnohem více technického typu - že pomůže lidem i tím, že si řeknou:"Aha, takže na toto použijeme tento materiál, tady se dá koupit a je za tolik." Jenže pak jsem zjistila, že (s prominutím), mi záleží také hlavně na tom, jaký pocit ze zápisku mám já a ne až tolik na tom, kolik detailních informací se zde lidé dozví k materiálům, postupům prací a podobně.
Tak mi, prosím, můj především "laický" přístup k zápiskům odpusťte. Určitě i k technickým detailům se časem dostanu, ale bude to chtít především delší přípravu nad článkem! :-)

A co vidíte na dnešních fotkách? Především dokončené spodní patro s prolepením OSB desek krásně těsnící AirStop páskou - nad každým vrutem ještě zatmeleným a u každého prolepeného spoje. Zalepené jsou i vrácené vykroužené části po provádění testu kvality zafoukání. Uložila jsem zde i pohled z přízemí skrz díru na schody - je vidět příprava stropních zavěšených latí, na které přijdou OSB desky posledního stropu. Ano, jsou to ty desky, na kterých bude víc jak půlmetrová vrstva Tempelanu (celulózové izolace).
V tomto týdnu už naposledy uvidíme až na kostru domu, od středy už budou všude vnitřní povrchy z dřevoštěpkových desek!

Pohled z lešení na hromadu složených pytlů s Tempelanem.

Kontrolní den....po X-té (už to nepočítáme :-P)

No jak bych to.....mám prostě skluz s příspěvky, přiznávám!
Další z kontrolních dnů totiž probíhal v úterý 13. března a hlavním důvodem bylo dokončené zafoukání celulózovou izolací všech stěn v přízemí. Kontrolovala se správná objemová hmotnost izolace ve stěnách - vždycky se vykružovákem udělala v určeném místě díra od OSB desky, odměrným válcem se nabrala izolace a vše i s válcem se postavilo na speciální váhy - a pak porovnání s tabulkama a vše znova na jiném místě!

Výsledek je dobrý, neprokázalo se nikde menší "zafoukání" a hmotnost izolace, než je dána výrobcem. Ve skutečnosti jsme oproti doporučenému objemu tak o 1/3 lepší :-)
Díky kvalitní práci "foukačů" (nemůžu si pomoct, musím je tak nazvat...), jsme byli všichni ušetřeni vyrábění ementálových děr do krásných čistých stěn!

V úterý byl nastíněn i další postup prací:
dokončení obkladu stěn v patře a jejich zaplnění izolací do konce týdne (navezení dalších pytlů s izolací, protože rychle dochází a v podstřešní dutině jí bude vrstva více jak půlmetrová)
Úterý 20. března bude velmi plodné - klempíři přivezou okapní žlaby a mrížku, také připraví prostupy na vedení od solárů a na tyč pro anténu...

No na stavbě bude prostě spousta lidí...jak mravenců :-) Na fotkách vidíte přípravu a zafoukané stěny v patře, složený materiál a náhled do "kapsy" ve stěnách.

Stěna v přízemí - OSB desky po odebrání zkušebních vzorků.

Tak šel čas......pokračování VRCHNÍ STAVBA :-P

.....pokračujeme...od prosince do března:-) V těchto chvílích probíhají práce především v interiérech - tedy skrytě pod plachtou! Ale neznamená to, že se u nás nic neděje.

Tak šel čas....

Protože stavba kvapí šmahem dopředu, přináším malé srovnání...
Aneb jak šel čas od posledního říjnového týdne :-P SPODNÍ STAVBA!!!
